02. Oberflächenbedienung
Dynamo bietet zwei Möglichkeiten der Nutzung. Die Erste ist das Plug-In Dynamo an sich, welches ein separates Programm zu Revit ist. Mit ihm kann man visuelle Skripte erstellen und die Ergbnisse in Echtzeit im Revit-Modell mitverfolgen. Die andere Möglichkeit ist die Verwekdung des Dynamo Players. Liegen die Skripte abrufbereit in einem Verzeichnis und müssen in ihrer Funktionsweise und Aufbau nicht mehr geändert werden, können diese über eine einfache Eingabemaske und ohne Dynamo Kenntnisse ausgeführt werden. Beispiele hierzu folgen in den nächsten Kapiteln.
Um Dynamo zu starten, muss man sich in einem geöffneten Revit Projekt befinden. Unter „Verwalten“ findet man den Unterpunkt „Visuelle Programmierung“.

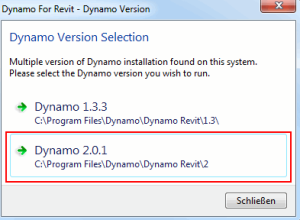

Durch klicken auf Dynamo öffnet sich folgendes Fenster. Dort wird die aktuelleste Version ausgewählt.

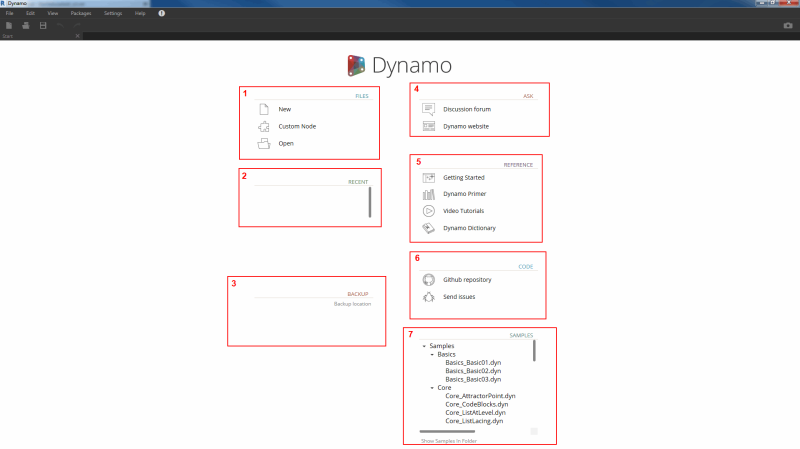

Nach der Auswahl öffnet sich Dynamo.
| Nummer | Name | Funktion |
|---|---|---|
| 1 | Daten | Ermöglicht das Erstellen neuer Dateien, oder vorhandene Dateien öffnen |
| 2 | Zuletzt verwendet | Anzeige der letzten geöffneten Projekte |
| 3 | Backup | Zugriff auf Sicherheitsdatein (bei Programmabstürzen) |
| 4 | Fragen | Häufig gestellte Fragen im Benutzerforum |
| 5 | Referenzen | Links zur Website für Hilfe |
| 6 | Code | Für die Beteiligung am Open-Source-Entwicklungsprogrojekt |
| 7 | Beispiele | Vorhandene Beispieldateien der Installation |
Durch das Erstellen eines neuen Projektes öffnet sich der Arbeitsbreich von Dynamo.

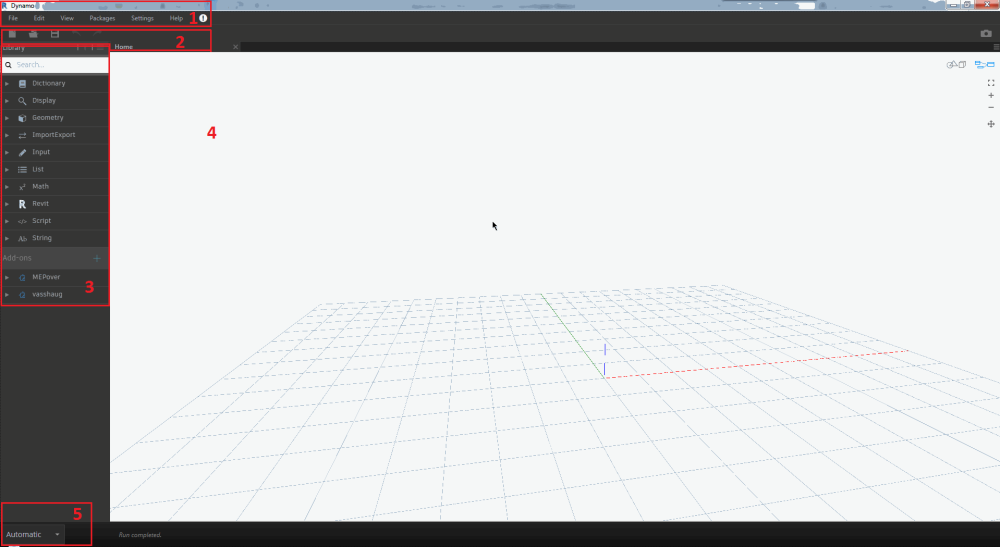

Die Benutzeroberfläche besitzt die folgenden Teilbereiche. Über die genauen Möglichkeiten dieser Bereiche kann im Dynamo-Printer (S.26) mehr herausgefunden werden.
| Nummer | Name |
|---|---|
| 1 | Menü |
| 2 | Werkzeugkasten |
| 3 | Bibliothek |
| 4 | Arbeitsbereich |
| 5 | Ausführungsleiste |

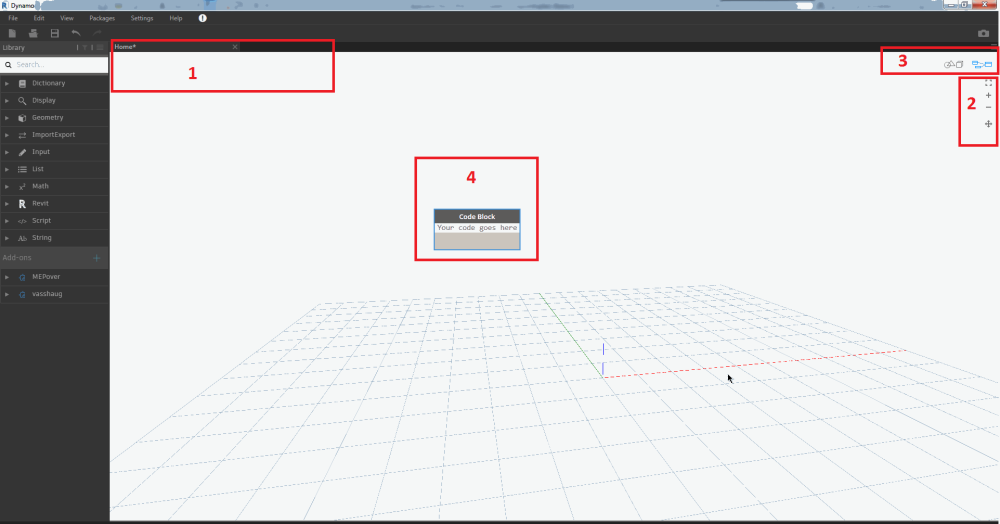

Der Arbeitsbereich stellt sich dabei aus den wesentlichen Punkten zusammen.
| Nummer | Name |
|---|---|
| 1 | Registerkarten |
| 2 | Schaltflächen Zoom/Schwenken |
| 3 | Vorschaumodus |
| 4 | Doppelklick mit linker Maustaste in den Arbeitsbereich erzeugt einen Code Block |
Auf der aktiven Registerkarte des Arbeitsbereichs kann man durch das Programm navigieren und es bearbeiten.

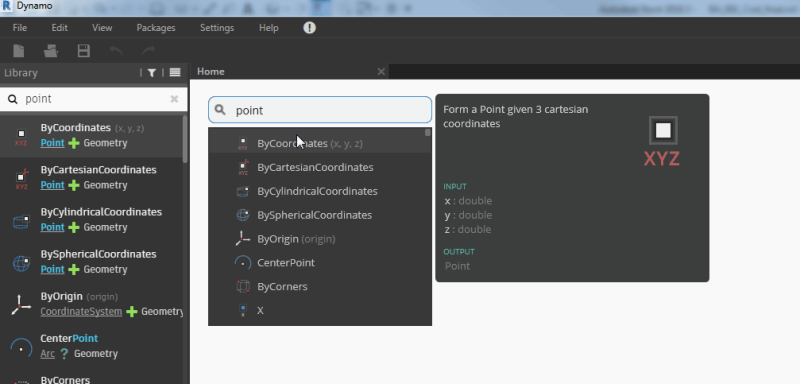

Durch klicken der rechten Maustaste öffnet sich die Schnellsuchfunktion, welche auch über die linke Seite des Arbeitsbereiches zu bedienen ist
Für die ersten Schritte reichen die genannten Funktionen.
