030. Ebenen

{Für andere Versionen kann in der URL einfach die Jahreszahl angepasst werden z.B. https://help.autodesk.com/view/RVT/2020/... -> https://help.autodesk.com/view/RVT/2021/...}

Mittels Ebenen werden Höhen bzw. Geschosse innerhalb eines Projektes festgelegt. Ebenen sind unendlich große horizontale oder geneigte Flächen. Sie dienen als Referenz für ebenenbasierte Elemente wie Dächer oder Geschossdecken. Auch Wände können ebenenbasiert abgesetzt werden. In den Vorlagen für Revit 2020 sind die Projekte mit bis zu drei Ebenen pro Geschoss vordefiniert.

OK FFB Oberkante Fertigfußboden Typ: Ebene OK FFB
OK RFB Oberkante Rohfußboden Typ: Ebene Rohbau Oberkante
UK RD Unterkante Rohdecke Typ: Ebene Rohbau Unterkante

In der Vorlage Architektur-Vorlage bzw. Architektur-Ingenieurbau-Vorlage sind bereits Ebenen für vier Obergeschosse vordefiniert. Die Ebenen können ergänzt oder gelöscht werden. Eine Übersicht zur Anpassung der Ebenenhöhen findet man im Projektbrowser unter

Ansichten (Gliederung 1 + 2) - ALLGEMEIN - Schnitt Name -> Schnitt: EBENEN IM PROJEKT

Die Ebenenlage sollte erst dann angepasst werden wenn ein ggf. vorhandens Regelgeschoß durch kopieren eingefügt wurde. Andernfalls kann es passieren das Bauteile nicht korrekt an die begrenzenden Ebenen angepasst und daher mit einem Ebenenversatz platziert werden. Dies führt zu vermeidbaren Nacharbeiten.

Hilfe

Ansichtsbereich

Die Darstellung der Bauteile wird neben den Einstellungen in der gewählten Ansichtsvorlage auch durch die des Ansichtbereiches gesteuert. Durch die dort getroffenen Definitionen wird festgelegt ob ein Bauteil sichtbar oder verdeckt angezeigt wird. Die Voreinstellungen können im Eigenschaftenbereich der Ansicht angepasst werden.

Eigenschaften - Grenzen - Ansichtsbereich

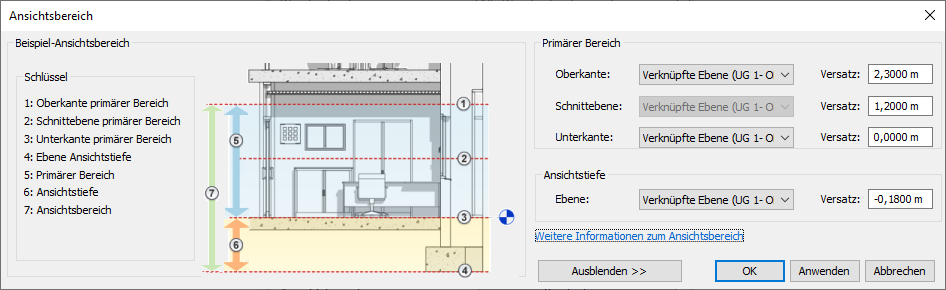

Dialogfeld Ansichtbereich

Die Vorgaben sind hier grafisch dargestellt.

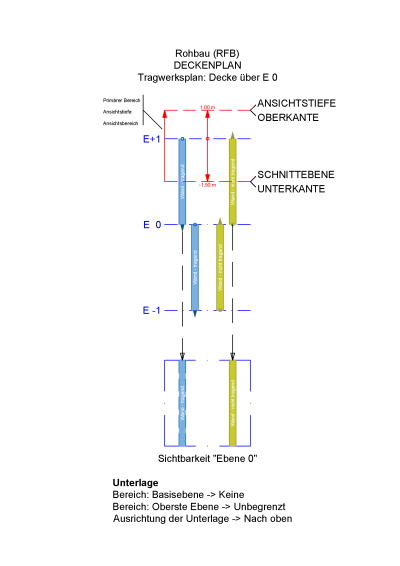

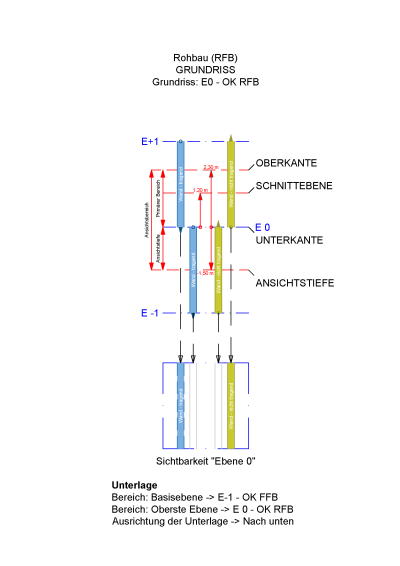

Rohbau (RFB) DECKENPLAN Tragwerksplan: Decke über E0 Rohbau (RFB) GRUNDRISS Grundriss: E0 - OK RFB

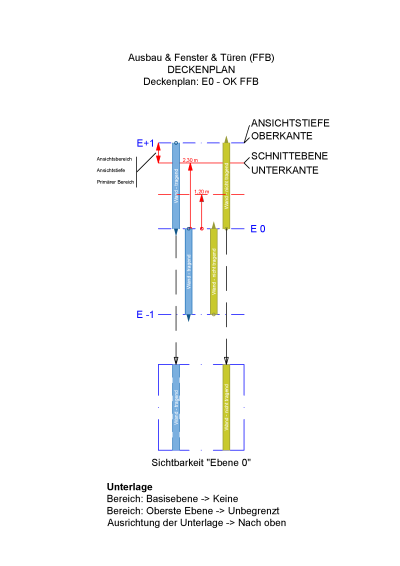

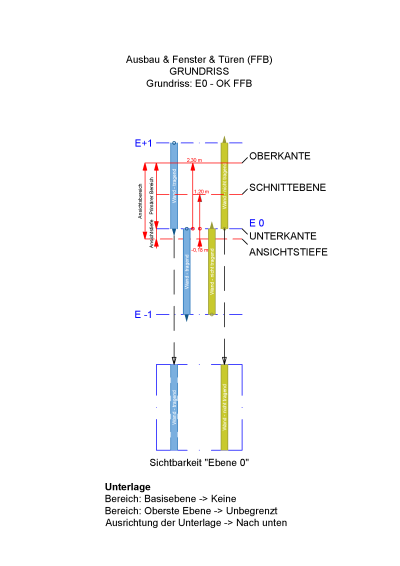

Ausbau & Fenster & Türen (FFB) DECKENPLAN Deckenplan: E0 - OK FFB Ausbau & Fenster & Türen (FFB) GRUNDRISS Grundriss: E0 - OK FFB

Planbereich

Ein Planbereich definiert einen Planausschnitt mit anderen Schnittebenen. Somit können z.B. Bauteile die auf einer andere Höhe liegen im Grundriss sichtbar gemacht werden.

MFL Ansicht - Draufsichten - Planbereich

Mit dieser Funktion können im Skizzenmodus geschlossene, sich nicht überlappende Polygone in eine Ansicht gezeichnet werden.

Planbereich

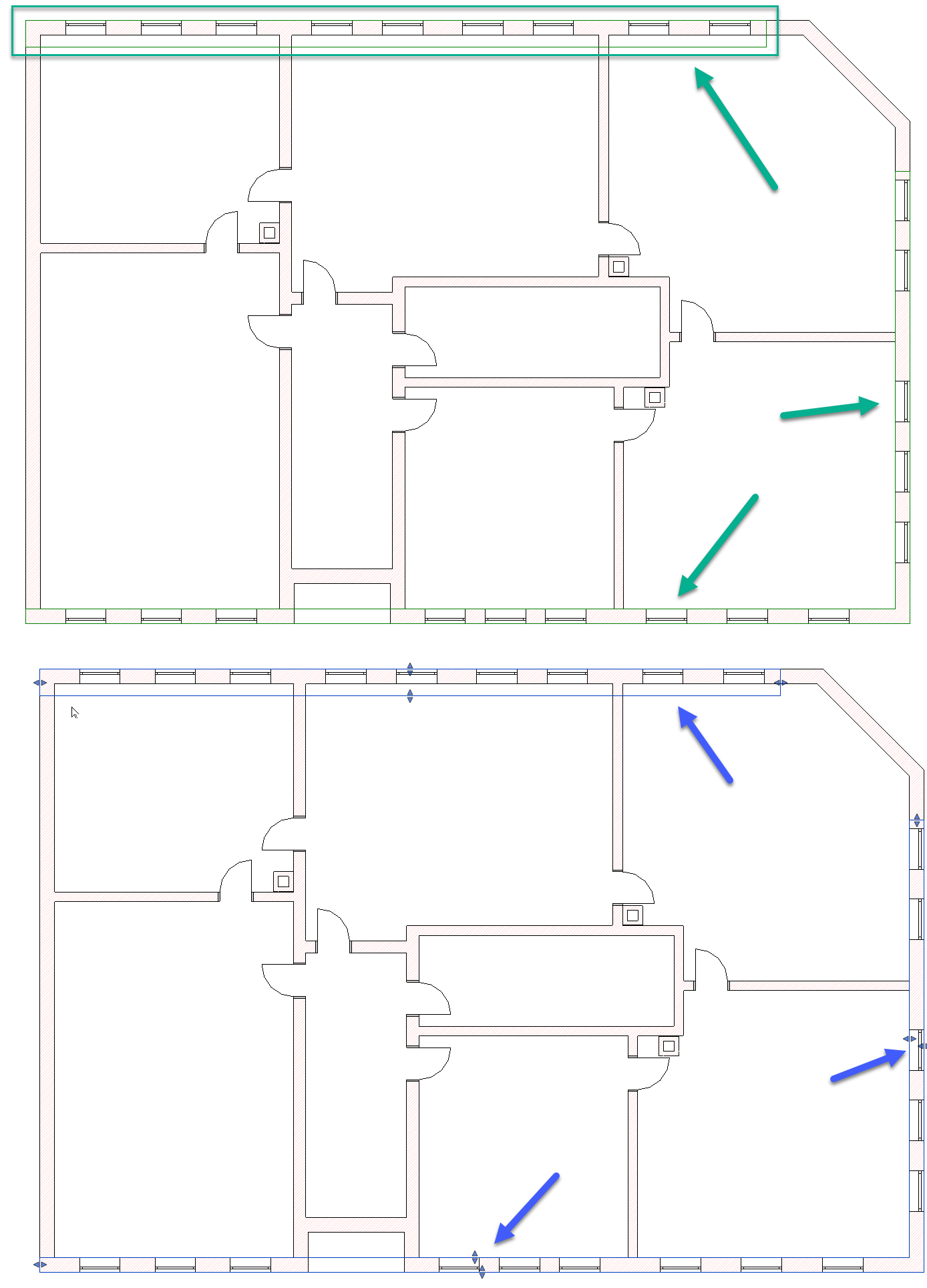

Die Umgrenzung wird mit einer grünen Linie angezeigt und kann wie eine Decke bearbeitet werden.

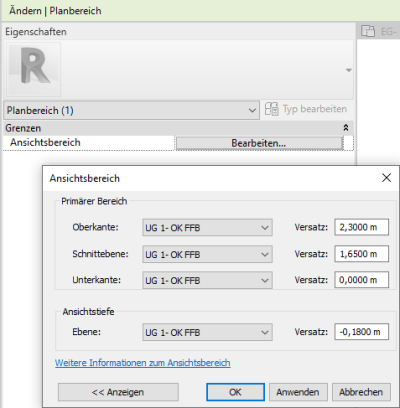

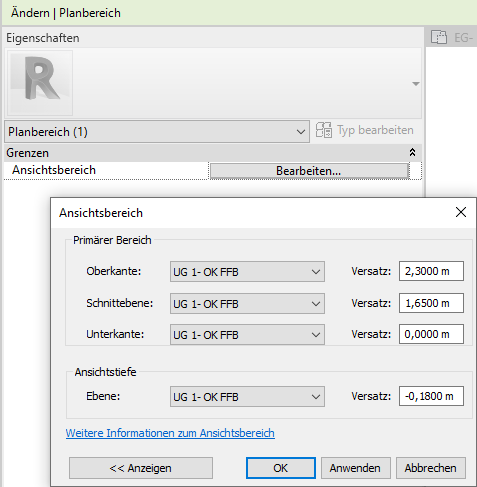

Eigenschaften des Ansichtbereiches

Ist der Planbereich aktiviert kann im Eigenschaftendialog die Schnittebenenlage konfiguriert werden

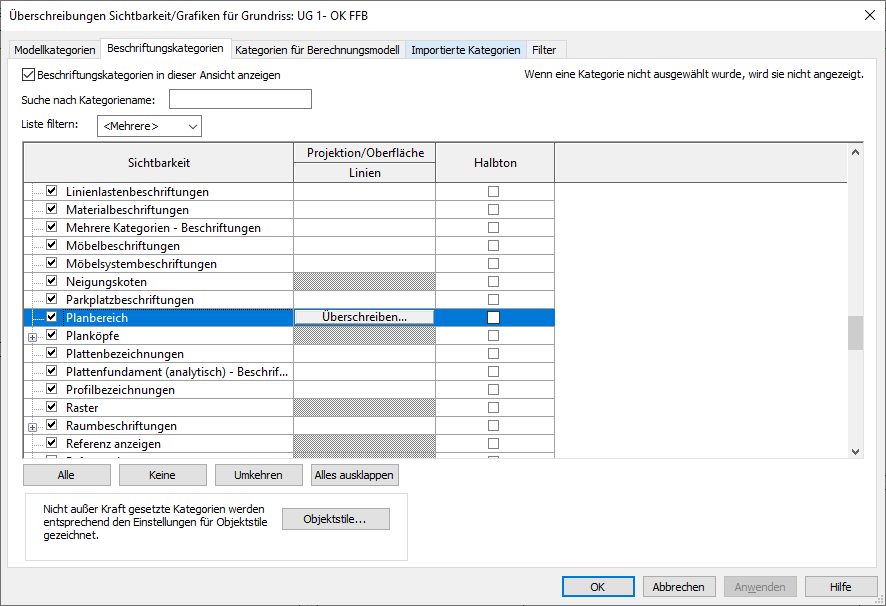

Planbereich Sichtbarkeit

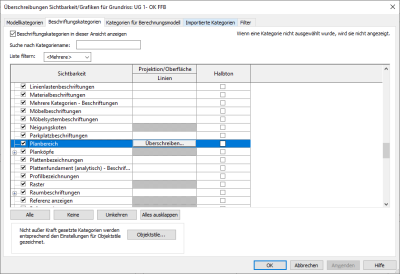

Über Sichbarkeitseinstellungen können die Planbereiche unsichtbar gemacht werden. Somit werden diese in den Ausgabeplänen nicht angezeigt.

 MFL Ansicht - Grafik -> Sichbarkeit/Grafiken

oder Shortcut VV bzw. VG

Hilfe

Arbeitsebenen

Referenzebenen

Bezugsgrenzen und Sichtbarkeit
