06.4. Stabrandbedingungen

Die Randbedingungen der tragenden Elemente werden innerhalb der Multifunktionsleiste SOFiSTiK definiert. Hierzu ist das SOFiSTiK : Structural Properties Fenster anzuzeigen. Dieses verbirgt sich in der Gruppe User Interface. Je nachdem ob ein stabförmiges oder flächenartiges Bauteil ausgewählt wird die passende Eingabemaske aktiviert. Der Anwender hat bei der Bauteilmodifikation zu beachten das mehrfache Gelenkdefinitionen an einem Knoten bzw. Kante zu einem kinematischen System führen kann.

Hier kann für den jeweiligen Stabanfang bzw. für eine Kante ein oder mehrere Freiheitsgrade definiert werden. Standard ist als alle Verschiebungen bzw. Verdrehungen fixiert sind. Es lassen sich vordefinierte Einstellungen abrufen oder Benutzerdefinierte Einstellungen vornehmen. Der folgenden Matrix können die vordefinierten Einstellungen für den Anfang bzw. das Ende entnommen werden. In den Dialogen wird jeweils die Fesselung durch setzen eines Hakens gelöst.

N VY VZ MT MY MZ MB
Fest fix fix fix fix fix fix fix
Gelenkig fix fix fix frei frei frei frei
Biegemoment fix fix fix fix frei frei frei
Frei frei frei frei frei frei frei frei
Benutzerdef. NN NN NN NN NN NN NN

Tab. 4.3: Stabrandbedingungen

Die Arbeitsline der Stabendbedingung wird in SOFiSTiK definiert und hier lediglich durch eine Ziffer repräsentiert.

mx my mz ux uy uz
Fest fix fix fix fix fix fix
Gelenkig frei frei frei fix fix fix
Benutzerdef. NN NN NN NN NN NN

Hilfe

Einstellungen für Stützen

Um die Stabrandbedingungen für Stützen fest zu legen sind die Bauteile zunächst zu per Auswahl aktivieren. Sollen mehrere Stützen gleichzeitig bearbeitet werden bietet es sich an den betroffenen Bereich mit einem Kreuzenfenster auszuwählen. Mittels der Revit Filterfunktion können die Tragwerksstützen einfach gefiltert werden.

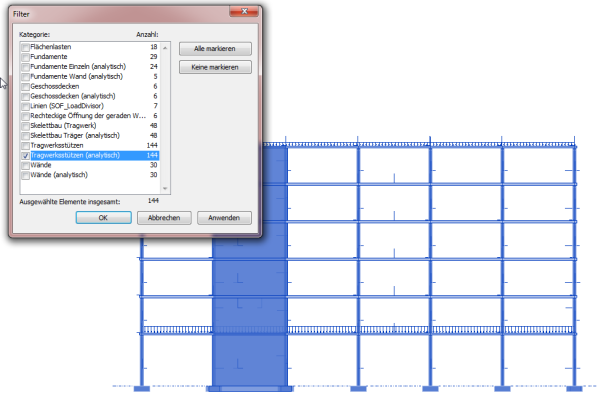

Stützenauswahl

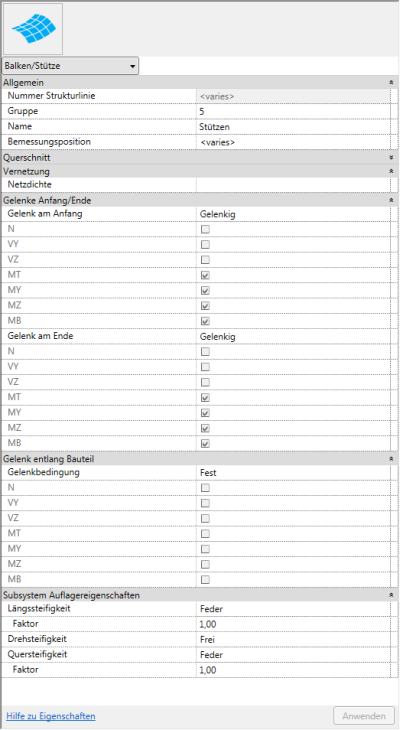

Die Festlegung der der Stabrandbedingungen erfolgt in den SOFiSTiK: Struktureigenschaften

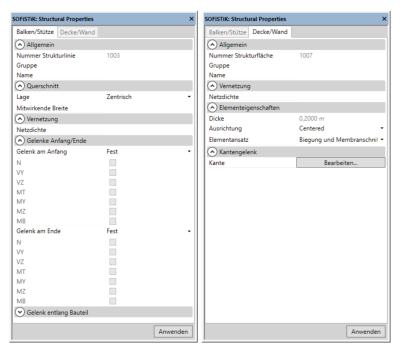

SOFiSTiK: Struktureigenschaften

Einstellungen für einzelne Wände

Die Randbedingungen für Wände sind jeweils für die vier Kanten festzulegen. Bei einem einzelnen Bauteil kann dies einfach durch Auswahl desselben und anpassen der Eigenschaften über die SOFiSTiK: Struktureigenschaften erfolgen.

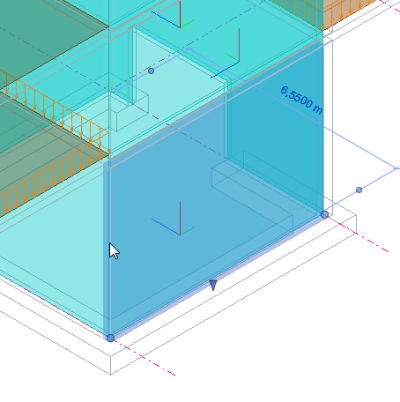

Wandauswahl für einzelnes Bauteil
Eine Wand gewählt

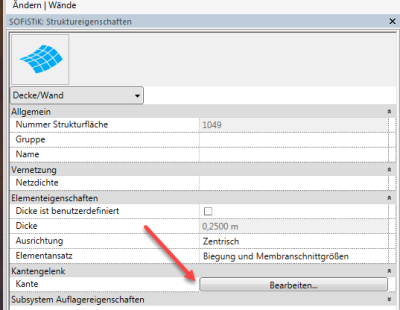

SOFiSTiK: Struktureigenschaften für eine Wand
SOFiSTiK: Struktureigenschaften für eine Wand

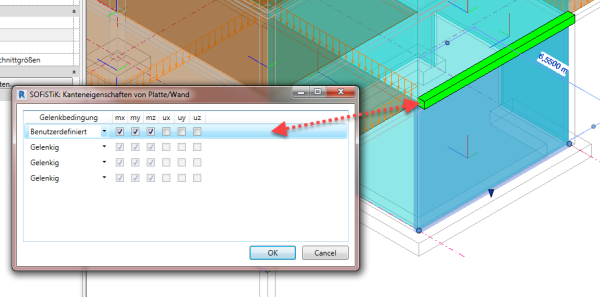

SOFiSTiK: Kanteneigenschaften einer Wand
Kanteneigenschaften, in grün die betroffenen Wandkante

Einstellungen für mehrere Wände

Die Randbedingungen für Wände sind jeweils für die vier Kanten festzulegen. Sind mehrere Wände gleichartig zu modifizieren sollten die Bauteile zunächst isoliert werden. Nachdem so nur noch die zu bearbeitenden Bauteile angezeigt werden können diese einfach aktiviert werden.

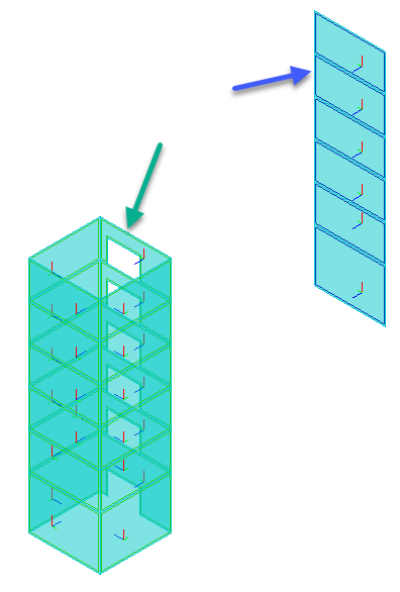

Wände isoliert

SOFiSTiK stellt zur weiteren Modifikation ein Werkzeug zur Verfügung.

MFL - SOFiSTiK Analysis - Werkzeuge - Randgelenke

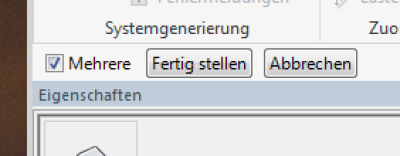

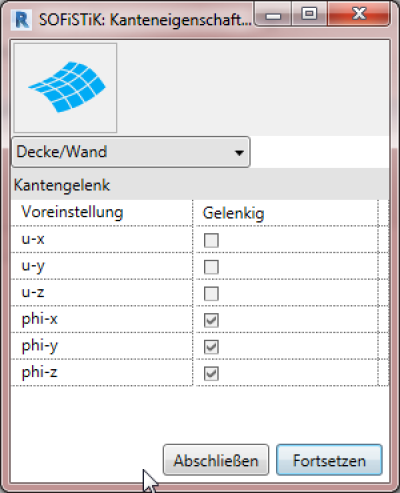

Wandkanten Fertig stellen SOFiSTiK: Kanteneigenschaften
Nachdem das Werkzeug aufgerufen wurde sind die Wandkanten sichtbar und können ausgewählt werden. Danach in der Optionsleiste Fertig stellen. Nachfolgend erscheint das Dialogfeld SOFiSTiK: Kanteneigenschaften mit dem die gewählten Wandkanten modifiziert werden können.

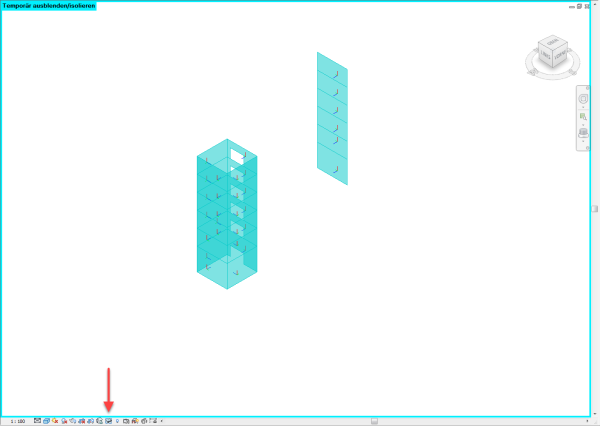

Am Ende der Modifikation Temporär ausblenden/isolieren zurücksetzen

Einstellungen für Träger

Die Modifikation von Trägern kann analog der Bearbeitung von Tragwerksstützen erfolgen. Es sind lediglich im Filter Skelettbau Träger (analytisch) zu wählen.

Weiter zu Export nach SOFiSTiK
