10. Zuordnung

Materialmapping

MFL - SOFiSTiK Analysis - Zuordnung - Material

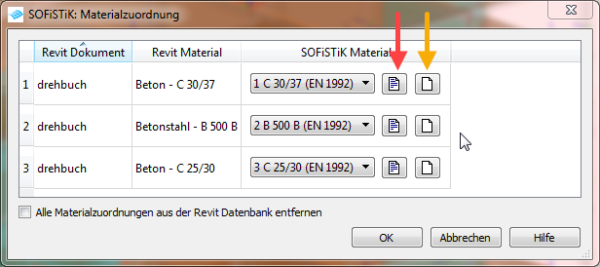

SOFiSTiK: Materialzuordnung

Über diesen Dialog können die in Revit verwendeten Materialien SOFiSTiK Materialien zugeordnet werden. In der SOFiSTiK Material Datenbank sind für genormte Materialien die notwendigen Kennwerte hinterlegt. Der rote Pfeil zeigt den Weg um ein anderes Material aus der SOFiSTiK Datenbank auszuwählen. Der orange Pfeil zeigt den Weg um auf Basis der SOFiSTiK Material Datenbank ein neues Material zu definieren.

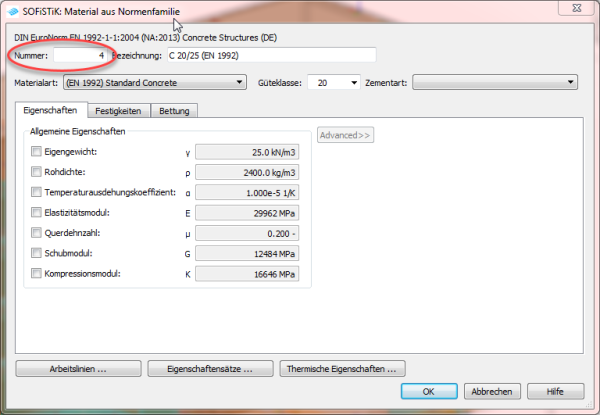

Materialeigenschaften Dialog

Die rote Zahl wird inkrementiert und findet sich in der Ausgabe der Berechnung wieder.

Hilfe

Querschnittsmapping

MFL - SOFiSTiK Analysis - Zuordnung - Querschnitte

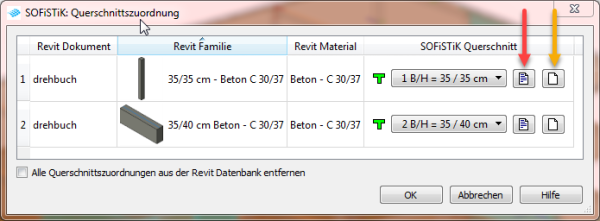

SOFiSTiK: Querschnittszuordnung

Über diesen Dialog können die in Revit verwendeten Querschnitte SOFiSTiK Querschnitten zugeordnet werden. Der rote Pfeil zeigt den Weg um den aktuellen Querschnitt aus der SOFiSTiK Datenbank anzupassen. Der orange Pfeil zeigt den Weg einen neuen SOFiSTiK Querschnitt zu definieren.

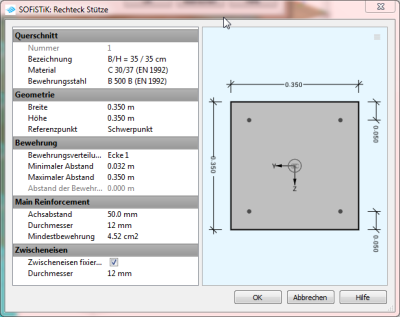

Querschnitt anpassen
Anpassen durch auswählen einer Angabe

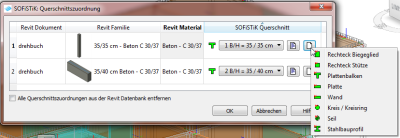

Querschnitt neu
Neuen Querschnitt anlegen

Hilfe

Lastmapping

MFL - SOFiSTiK Analysis - Zuordnung - Lasteinwirkung

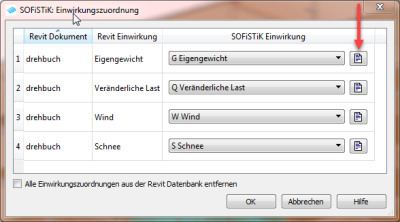

SOFiSTiK: Einwirkungszuordnung

Über diesen Dialog können die in Revit verwendeten Einwirkungen SOFiSTiK Einwirkungen zugeordnet werden. Der rote Pfeil zeigt den Weg zum SOFiSTiK Einwirkungs-Manager. Hier können neue Einwirkungen angelegt und mit Teilsicherheitsbeiwerten versehen werden.

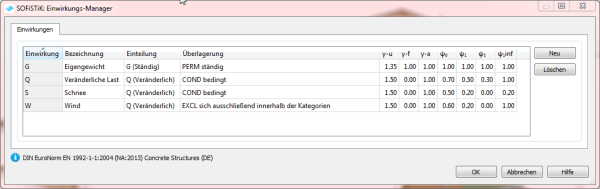

SOFiSTiK: Einwirkungs-Manager

Hilfe

Weiter zu Auswertung in SOFiSTiK
