14. Ergebnisvisualisierung in Revit

Revit ab Version 2021

Die Berechnungsergebnisse können am günstigsten in einer Ergenisansicht visualisiert werden.

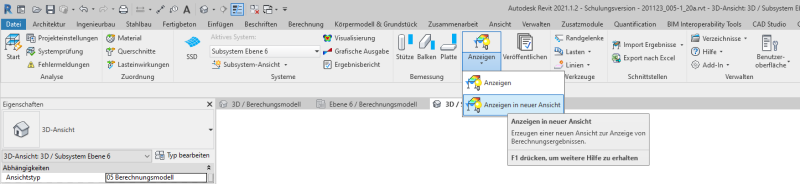

MFL - SOFiSTiK Analysis - Ergebnisse - Anzeigen -> Anzeigen in neuer Ansicht

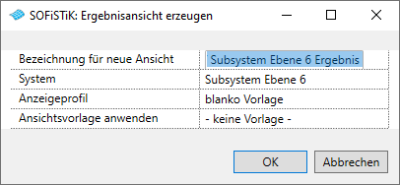

Ergebnisansicht erzeugen

SOFiSTiK erzeugt nunmehr eine neue Ansicht und verknüpft die zugehörige Ergebnisdatenbank cdb.

Nunmehr können in der neuen Ansicht verschiedene Ergebnisse visualisiert werden. Diese Ansicht kann auf Plänen abgesetzt werden.

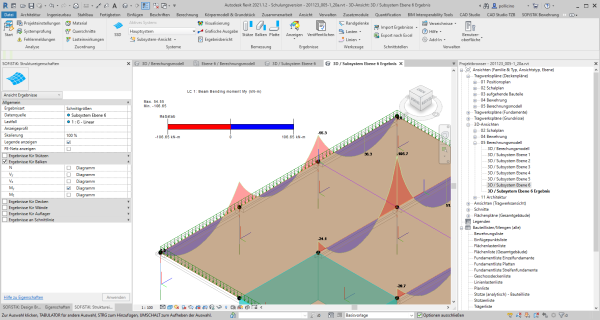

Balkenschnittgrößen

Ergebnisse an Schnittlinien

Im Berechnungsmodell können auf den notwendigen Ebenen besondere Schnittlinien erzeugt werden. Nach der Berechnung stehen an diesen ausgewiesenen Schnitte ebenfalls Schnittgrößenauswertungen zur Verfügung. Die Schnittlinien können mittels eines SOFiSTiK Tools einfach im Skizzenmodus erzeugt werden.

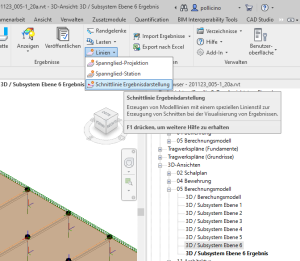

MFL - SOFiSTiK Analysis - Werkzeuge - Linien -> Schnittlinie Ergebnisdarstellung
Schnittlinie zeichnen

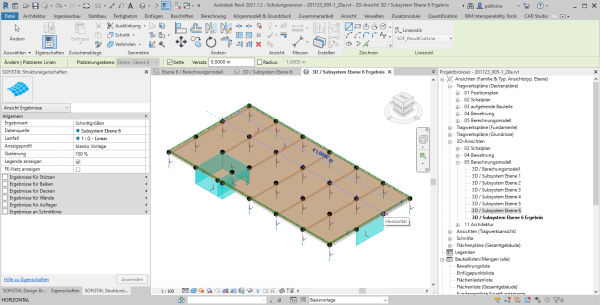

Die Schnittlinie wird im Skizzenmodus erzeugt. Vor dem absetzen der Linie sollte in der Optionsleiste die korrekte Ebene gewählt werden.

Schnittlinie Skizzenmodus

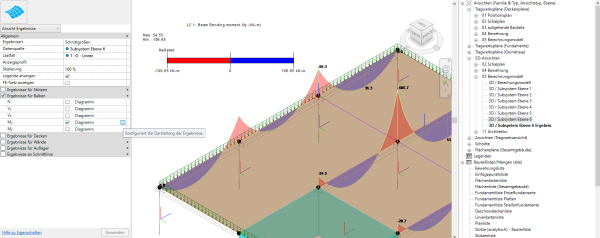

In der Eigenschaftenleiste kann das gewünschte Ergebnis ausgewählt werden. In der jeweiligen Zeile kann die Darstellung angepasst werden.

Schnittgrößenauswahl

Revit vor Ver. 2021

Um Berechnungsergebnisse aus SOFiSTiK in Revit anzuzeigen muss die Ergebnisdatenbank CDB zunächst importiert werden.

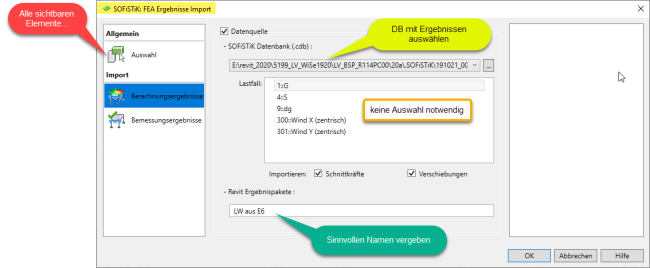

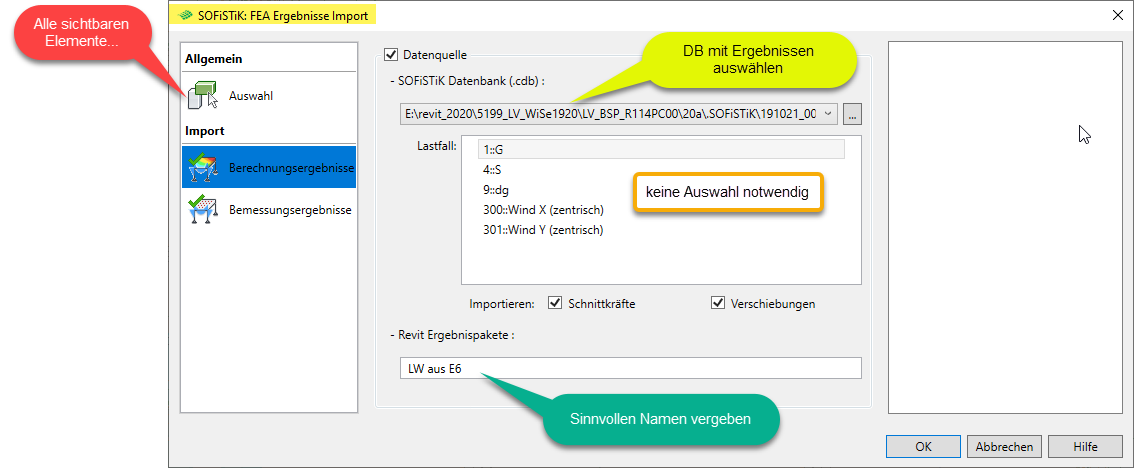

MFL - SOFiSTiK Analysis - Ergebnisse -> Import Ergebnisse

Im Nachfolgenden Dialog sind über den Punkt Auswahl die gewünschten Bauteile auszuwählen. Unter Import können danach die Berechnungsergebnisse bzw. Bemessungsergebnisse ausgewählt werden.

MFL - SOFiSTiK Analysis - Ergebnisse -> Ergebnis Explorer

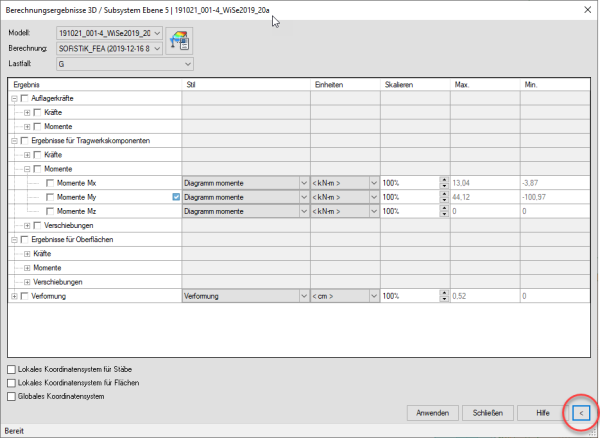

Ergebnis Explorer

In diesem Dialog können die darzustellenden Schnittgrößen ausgewählt und in Revit visualisiert werden. Die Darstellung kann über das Eigenschaftenfenster angepasst werden.

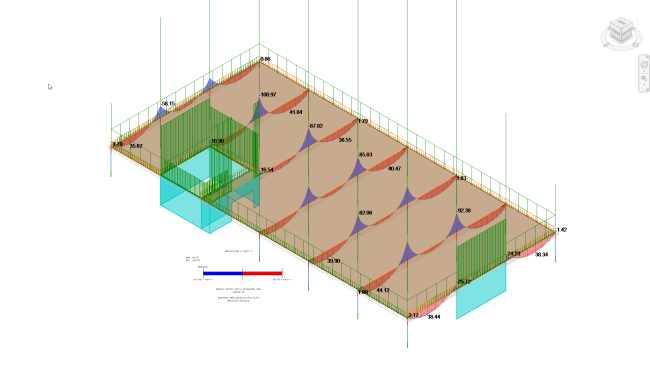

Ergebnisse in Revit

Soweit auch Bemessungsergebnisse vorliegen können diese ebenfalls importiert und visualisiert werden. Hierzu kann im Ergebnis Explorer mittels Berechnung der Ergebnissatz gewechselt werden. Die Darstellung kann analog der Schnittgrößen eingestellt werden. Siehe hierzu auch Bewehrung erzeugen und prüfen

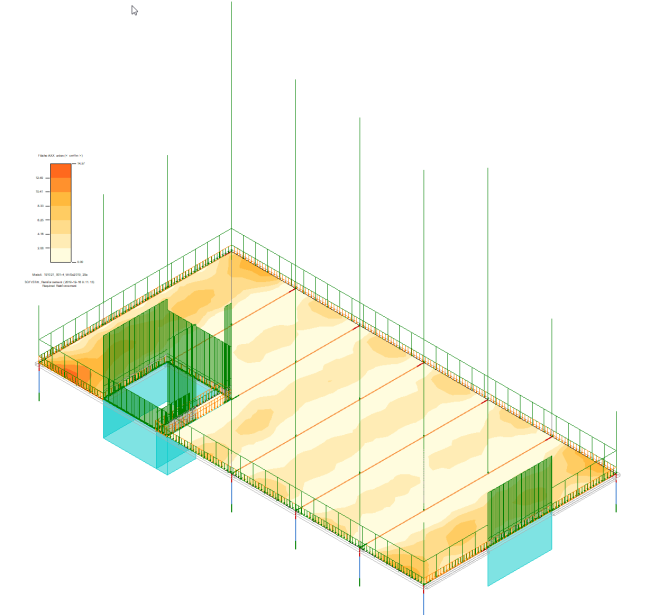

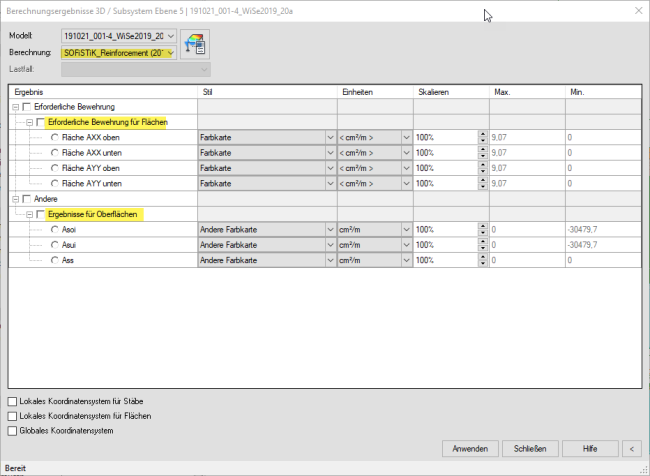

Bemessungsergebnisse

Bemessungsergebnisse in Revit
