07. Berechnungsmodell Subsystem

Ein Subsystem ist ein Ausschnitt aus dem Gesamtsystem. Es dienst dazu Einzelbauteile zu berechnen und zu bemessen. Das Subsystem wird in der entsprechenden Ansicht aus dem Gesamtsystem so herausgeschnitten das lediglich das gewünschte Bauteil mit seinen Schalkanten sichtbar bleibt. Ebenso bleiben Träger sichtbar. Von Stützen und Wände werden die Schalkanten ausgeblendet sodass nur die analytischen Achsen angezeigt werden. Aus diesen generiert die SOFiSTiK Software die Auflager. Diese werden sofern nicht anders eingestellt als Federn modelliert. Es dürfen nur die Einwirkungen sichtbar sein welche Bemessungsrelevant sind. Bauteile und Einwirkungen können nur in einem Subsystem aktiv sein. Die Berechnung erfolgt als 2D-Tragwerk. Bei der Berechnung ist ggf. die Verkehrslaststellung zu berücksichtigen.

Subsystem erzeugen

Zur Erzeugung der Subsysteme stehen Werkzeuge zur Verfügung. Dem Anwender werden zwei Möglichkeiten angeboten.

Subsystem automatisch erzeugen

MFL - SOFiSTiK-Analysis - Werkzeuge - Subsystem Ansicht

Subsystem Ansicht

Es können bestimmte Elemente ausgewählt werden. Hierzu ist vor der Auswahl eine geeignete Ansicht zu wählen.

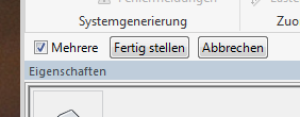

Aufforderung Elementauswahl Abschluß der Auswahl

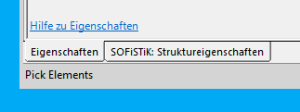

Hinweis unten links Optionsleiste

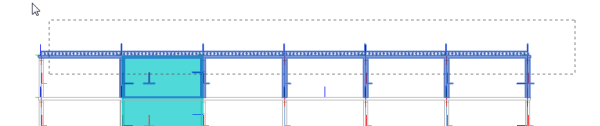

Auswahl -> Kreuzenauswahl
Auswahlsatz für Subsystem

Nachdem das Subsystem angelegt ist müssen in der Ansicht nicht benötigte Bauteile und Einwirkungen ausgeblendet werden. Von der Decke und ggf. Trägern müssen die Schalkanten sichtbar sein. Unterstützungen wie Stützen und Wände werden ausschließlich durch die analytischen Achsen repräsentiert.

Subsystem Ansichten aus Ebenen

Im Dialogfenster können die Bauwerksebenen gewählt werden aus welchen die Subsysteme erzeugt werden sollen.

Subsystem Ebenenauswahl

Für jedes Subsystem wird im Projektbrowser unter

Tragwerkspläne (Ansichten) - 3D-Ansichten - 05 Berechnungsmodell

eine separate Ansicht angelegt- Die Benennung erfolgt nach dem Schema 3D / Subsystem {Ebene 1}

Subsystem Eigenschaften

Im Eigenschaftendialog eines Subsystems sollten einige ID-Daten angepasst werden.

AnsichtsnameName im Projektbrowser
SOFiSTiK_SubsystemNameName für die BerechnungsdateienEmpf.: Übernehmen
SOFiSTiK_SubsystemPathPfad für die BerechnungsdateienEmpf.: Decken
SOFiSTiK_UseForLoadTakeDownSteuert die LastweiterleitungEmpf.: Übernehmen
